630噸框架式薄板拉伸液壓機是公司根據國外客戶需求定做的一種帶液壓墊裝置的拉伸機，液壓墊安裝于工作臺中，專用于炮彈殼拉伸成型。電氣系統采用PLC自動控制，具備自動、半自動操作功能，各運動部件的行程、壓力、速度在一定范圍內均獨立可調。630噸框架式液壓機采用插裝閥集成系統，通過操作面板的選擇，可實現定程定壓兩種成形工藝。適合用于壓裝、校正、拉伸、彎曲、成形、落料、翻邊等多種沖壓工藝，也適用于粉末冶金、汽車零部件、家用電器、廚房用具等壓制成形工藝。

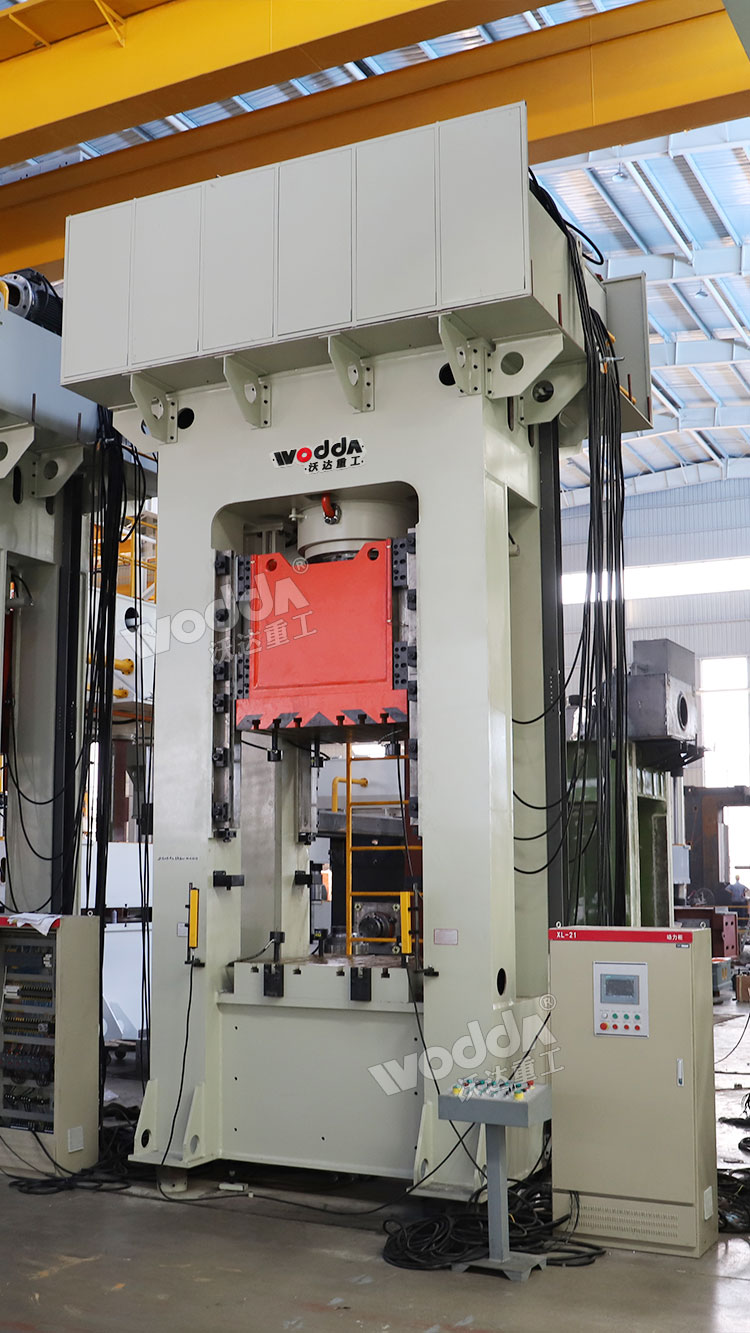

630噸框架式拉伸液壓機車間實物展示：

630噸框架式薄板拉伸液壓機

630噸框架式液壓機

630噸框架式液壓機機架為整體式框架結構，主要結構件為鋼板焊接箱式結構，采用優質鋼板，通過二氧化碳?xì)怏w保護焊焊接而成，結構件焊接標準按國家有關標準執行，坡口符合行業標準，焊縫做探傷處理，無焊渣和留疤現象，并經回火工藝處理消除其結構內應力，最后進行砂磨噴漆處理，機架整體平整美觀。

630噸框架式液壓機主機主要由機身、滑塊、液壓墊、液壓系統、油缸等組成。立柱上布置了可調斜楔式四角八面導軌作為滑塊的導向，導軌導向面積大、間隙小，抗偏載能力強，精度保持性好；主工作油缸均布在上橫梁內；液壓墊缸均布在工作臺內。液壓系統采用上置式，占地面積小，工作場地寬敞，操作方便。

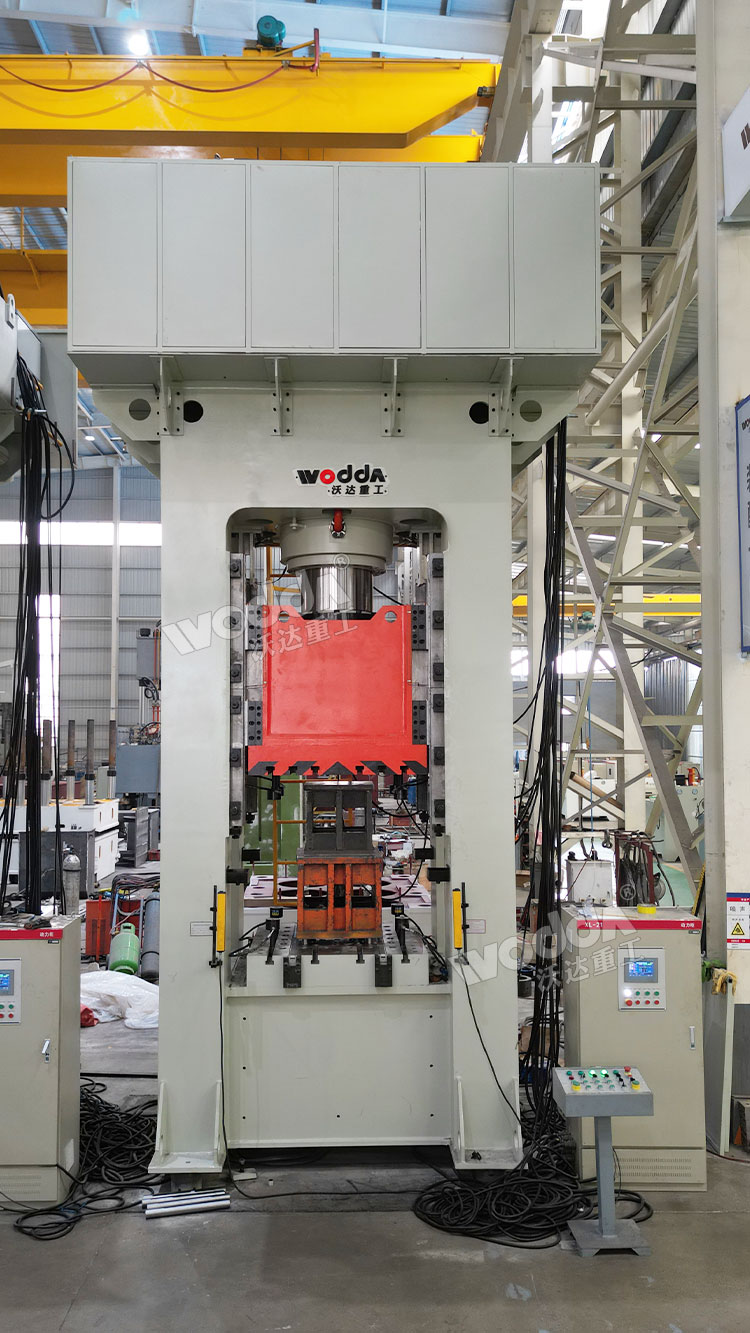

630噸框架式液壓機車間調試

630噸框架式液壓機的性能特點：

1、630噸框架式液壓機機身采用計算機優化設計，為全鋼板焊接框架式結構，精度保持性好。

2、液壓控制系統采用插裝閥集成系統,工作可靠、流量大、內泄小、使用壽命長、系統高度集成,減少了連接管路與泄漏點。

3、四角八面導軌，導向精度高，抗偏載能力強，并采用集中潤滑。

4、630噸框架式液壓機采用按鈕集中控制，具有調整、手動、半自動(定程單次和定壓單次)三種操作方式。

5、滑塊運動速度快，工作效率高。

6、工作臺墊板下方設有液壓墊，工作臺墊板上面設有足夠的頂桿孔、液壓墊的工作范圍分為拉伸、頂出和不頂出三種。

7、壓制缸噸位由一只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。

630噸框架式液壓機技術參數：

設備型號：YQ34-630T

公稱壓力：6300KN

系統壓力：25Mpa

滑塊行程：800mm

開口高度：2000mm

臺面尺寸：1200*1200mm

控制形式：PLC控制系統

注：以上參數僅供參考，機器實際參數請以山東沃達重工徐經理18963222388（微信同號）技術方案為準。

630噸框架式液壓機的操作制度：

1、操作630噸框架式液壓機的人員應具有相應的資格，必須持證上崗，嚴禁對機器不了解的人員開啟使用框架液壓機。

2、班前應穿戴好規定的勞動保護用品。

3、開機前檢查如下各項：光電保護裝置是否可靠、各行程開關是否靈敏、緊固件是否有松動。

4、清除630噸框架式液壓機工作臺面及模具上雜物，調整工作壓力、滑塊行程，空車運行一至二分鐘，一切正常方可工作。

5、630噸框架液壓機上的調節手柄在出廠時已經調整合適，非調試人員不可隨意調。
