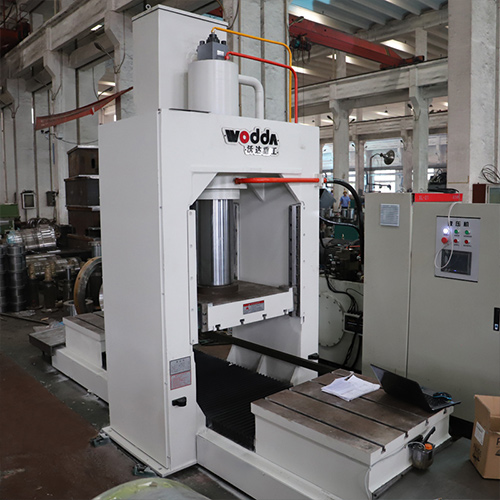

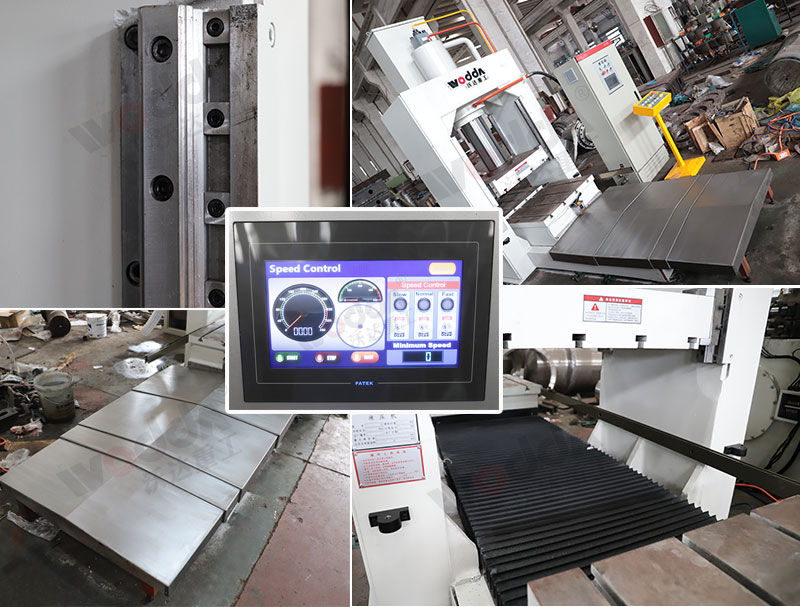

本機是一臺160噸框架式液壓機，也稱龍門框架式油壓機，是客戶定做的一款碳纖維制品模壓機，采用龍門框架式結構，采用四角八面可調導軌導向，速度快，精度高。本機配有雙移動工作臺，快速換模。另，可配機器人自動化生產線，生產效率翻倍。

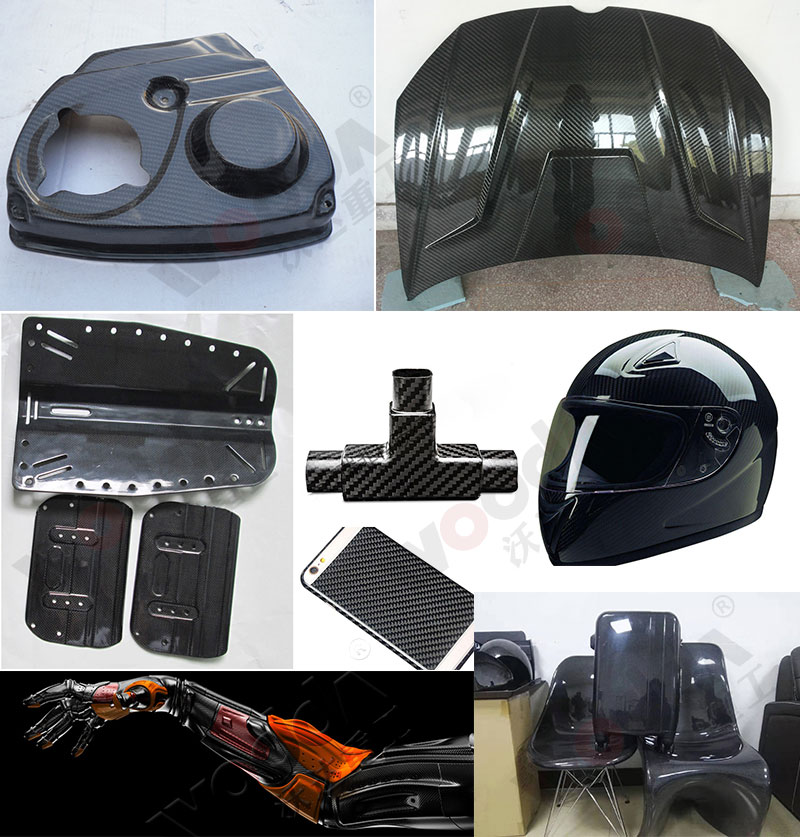

碳纖維制品模壓機采用全數控PLC控制，在碳纖維制品的成型中，成型機可以任意設定壓力值，速度，位置，保壓時間，開模速度等。碳纖維多用于3C產品外飾件和體育用品及汽車行業碳纖維中空成型。碳纖維模壓工藝分為三個階段，碳纖維模壓工藝分為三個階段流動階段、膠凝和硬化階段。前兩個階段決定模壓料的流動性及流動時間，是模壓制品質量的先決條件，后面階段是把握產品變形量的關鍵。

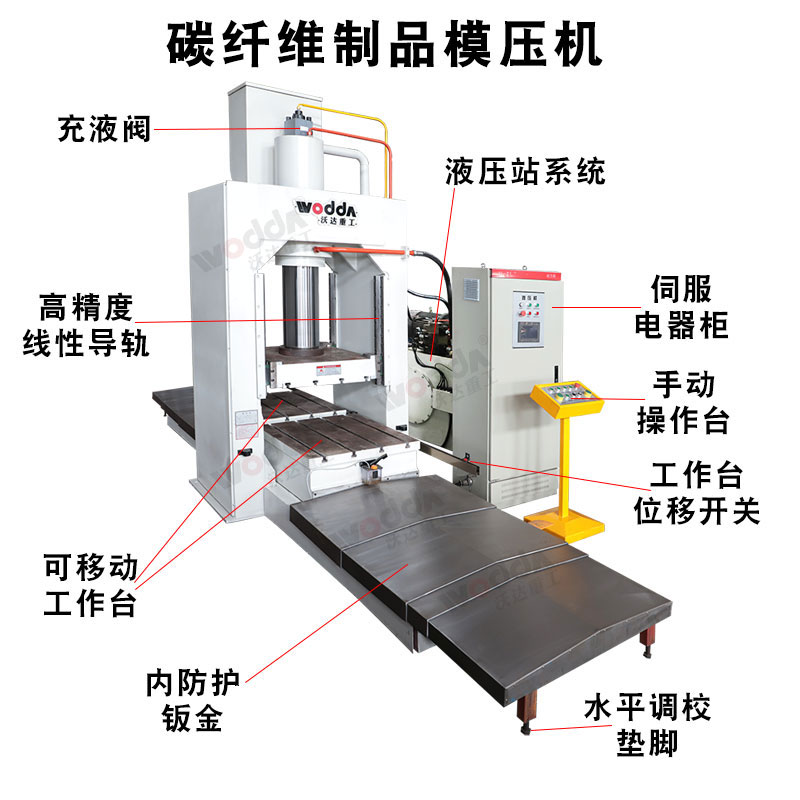

160噸框架式液壓機的結構特點：

1、160噸框架式液壓機采用龍門框架式結構：由上橫梁、滑塊、工作臺、主缸、液壓動力系統及電氣系統等部件組成。上橫梁、滑塊和工作臺采用優質鋼板焊接而成，焊后經高頻振動消除焊接應力，液壓機的立柱為優質45#鋼，表面中頻淬火并鍍鉻處理。

2、160噸框架式液壓機的壓制缸噸位由一只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。

3、160噸龍門框架式油壓機的工作臺與滑塊上均有T形槽，便于用戶模具安裝。

4、油壓系統裝置在液壓機的機身右側，采用插裝集成系統，動作靈敏，工作可靠，密封性能好。

5、液壓系統密封可靠，不滲不漏。主要管路采用法蘭連接和抗震管夾。

160噸龍門框架式油壓機技術參數：

設備型號：2H-160T

公稱壓力：1600KN

系統壓力：25Mpa

滑塊行程：560mm

開口高度：900mm

臺面尺寸：800*800mm

控制形式：PLC

注：以上參數僅供參考，機器實際參數請以山東沃達重工徐經理18963222388（微信同號）技術方案為準。
