錨桿托盤生產線是生產制造礦用錨桿托盤最為理想的一種加工制造方式，不僅沖壓速度快，而且效率高，自動化程度高，整個正常制造過程僅需一人操作即可完成。不同錨桿托盤型號對應不同錨桿托盤生產線，其中500噸錨桿托盤生產線是采購率較高的一款，用于沖壓成型300x300mmx16mm以內的錨桿托盤。

500噸錨桿托盤液壓機實物展示：

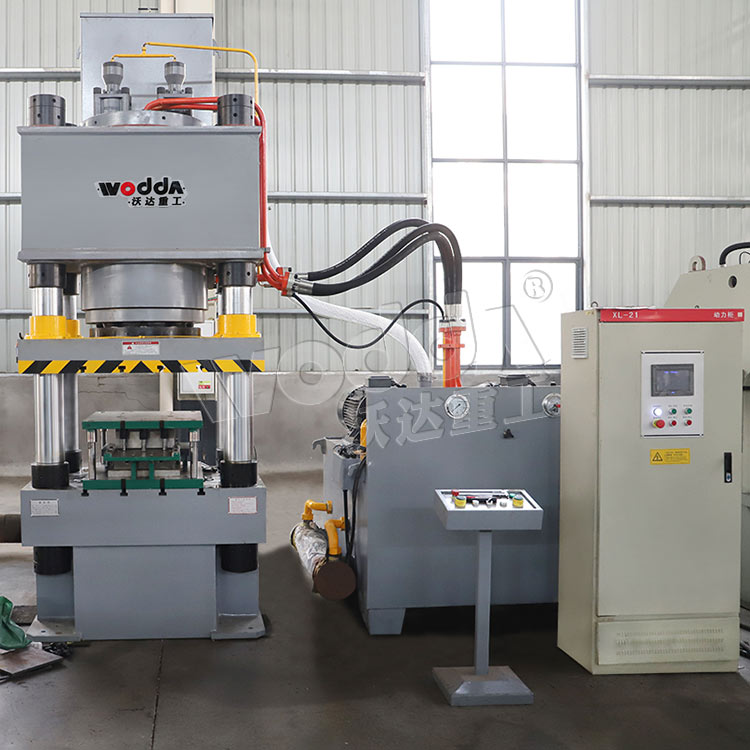

500噸錨桿托盤液壓機

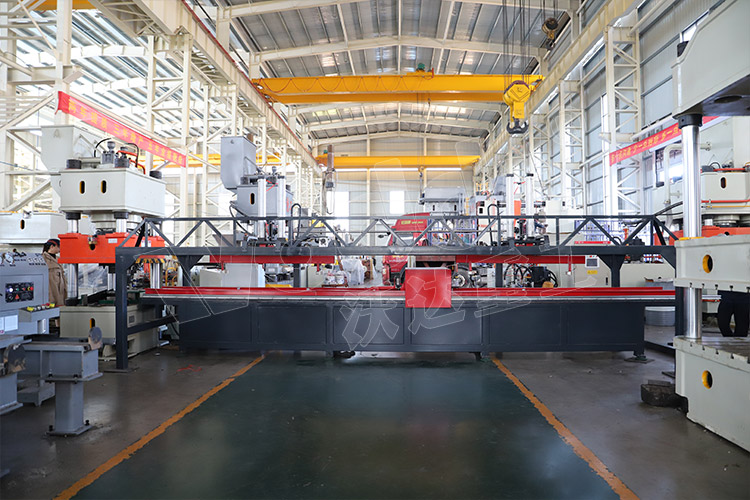

500噸錨桿托盤生產線

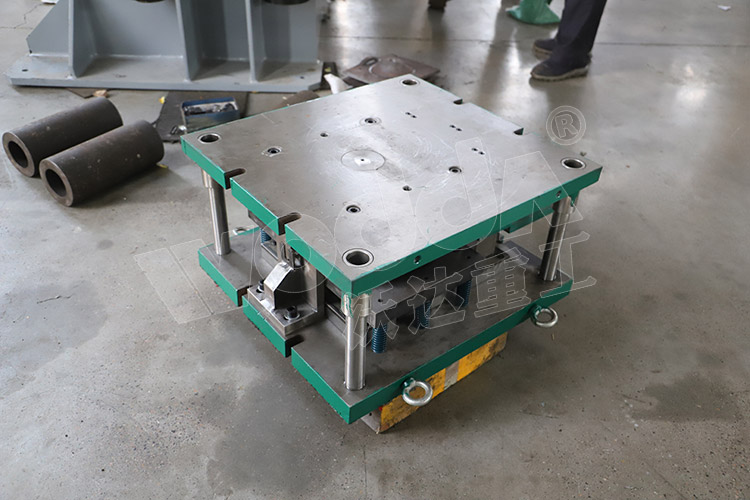

錨桿托盤模具

500噸錨桿托盤液壓機壓制產品實物展示：

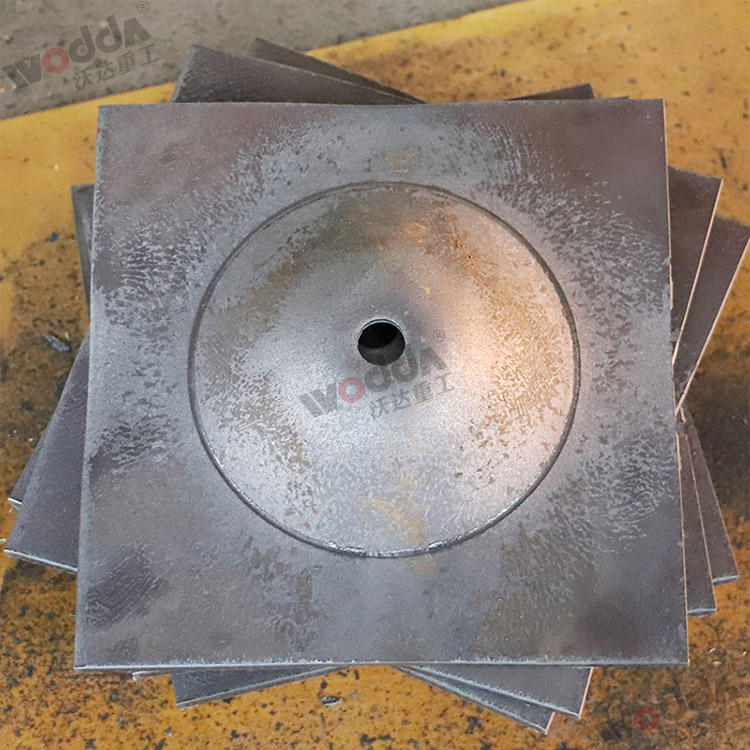

錨桿托盤

500噸三梁四柱液壓機的特點：

1、通過計算機優化結構設計，三梁四柱式結構，簡單，經濟，實用。

2、液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路和漏泄點。

3、獨立的電氣控制系統，工作可靠，動作直觀，維修方便。

4、采用按鈕集中控制，具有調整，手動和半自動三種操作方式。

5、通過操作面板選擇，可實現定程定壓兩種操作工藝，并具有保壓延時等功能。

6、滑塊的工作壓力、空載快速下行和慢速工進的形成范圍均可根據工作需要進行調整。

500噸三梁四柱液壓機除了用于沖壓生產錨桿托盤外，還適用于可塑性材料的壓制工藝。如粉末制品成型、塑料制品成型、冷熱擠壓金屬成型、薄板拉伸以及橫壓、彎壓、翻透、校正等工藝。

500噸三梁四柱液壓機技術參數：

設備型號：YQ32-500T

公稱壓力：5000KN

系統壓力：25Mpa

滑塊行程：400mm

開口高度：600mm

臺面尺寸：800*800mm

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

500噸錨桿托盤生產線壓型范圍廣，通用性強，節省人力的同時提升了生產效率。該生產線主要有500噸三梁四柱液壓機、自動送料機、模具、自動出料裝置等組成。其工作原理是通過液壓力將原材料壓制成所需的錨桿托盤形狀。操作人員根據產品要求設置液壓機的參數，將原材料放置在模具中，然后啟動液壓機，液壓系統開始施加壓力，將原材料壓制成錨桿托盤的形狀。完成壓制后，松開壓力，取出壓制好的錨桿托盤。具體流程如下：

1、送料：送料機將鋼板傳送到液壓機（主機）下方，等待拉伸沖孔；

2、拉伸沖孔沖裁：500噸液壓機（主機）利用模具將鋼板一次拉伸沖裁沖剪工藝，得到錨桿托盤成品；

3、出料：成品錨桿托盤由輔助設備推料機推送到傳送帶；

4、碼垛：傳送帶將成品錨桿托盤傳送至碼垛機，再由推料機推入碼垛機，進行自己碼垛；
