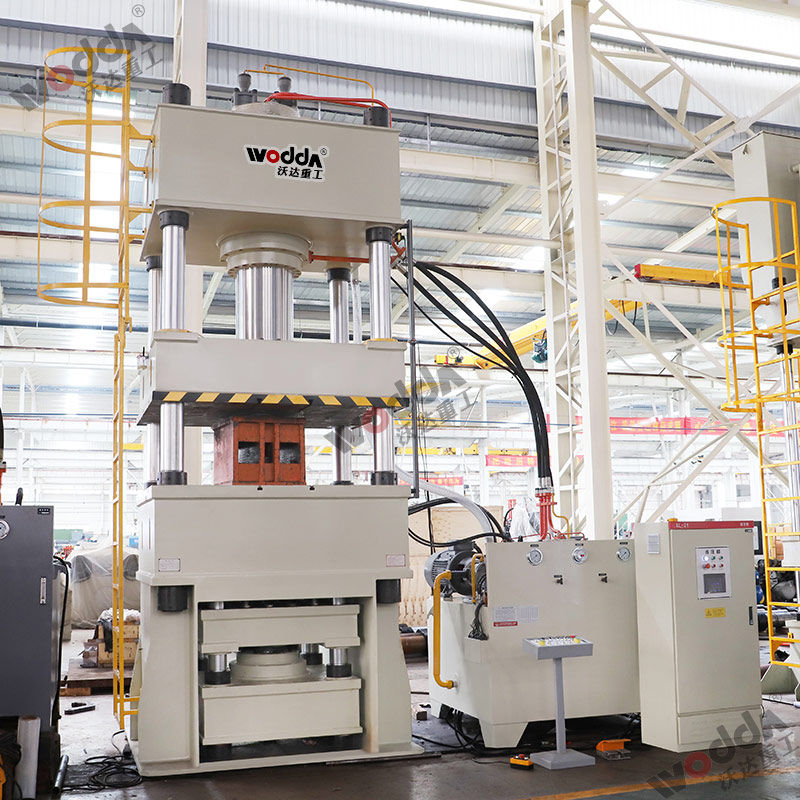

本液壓機為500噸四柱拉伸液壓機，多頂桿頂出，液壓墊設計，用于拉伸不銹鋼制品和其他金屬產品的拉伸成型，多頂桿頂出是為了拉伸出來的產品光滑無皺褶，產品保持一致無誤差，本液壓機適合大面積拉伸以及弧度較深的產品拉伸，本臺500噸拉伸機液壓配置為伺服數控系統，節能省電、噪音低、體積小，速度可調、行程可調等優點，液晶觸摸屏可任意設置，工作運行平穩，方便操作。

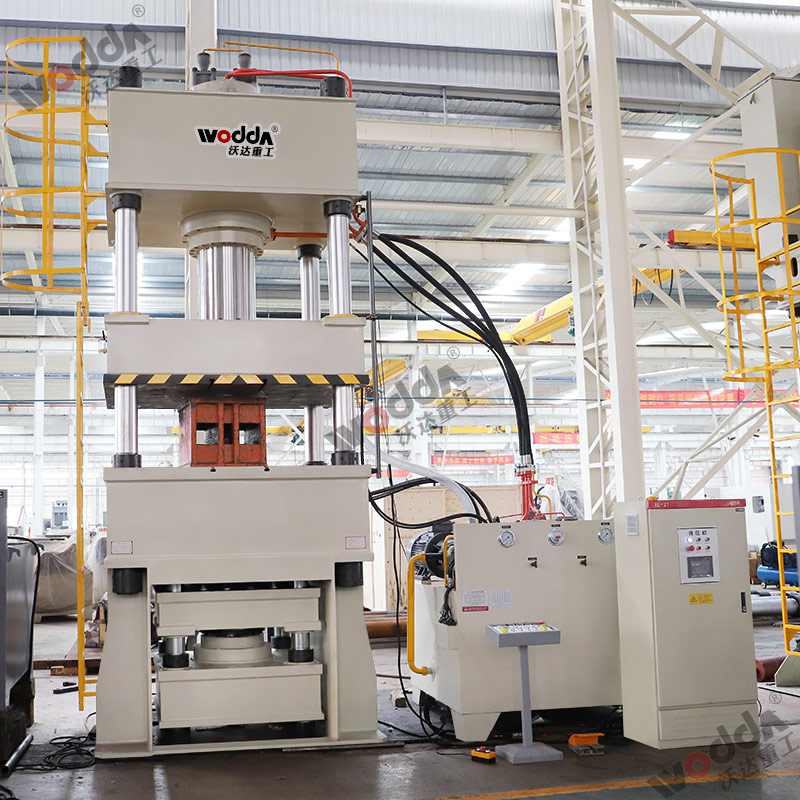

500噸四柱拉伸液壓機采用三梁四柱式結構，具有操作簡便、工作可靠，并可根據具體成型工藝要求增加相應的輔助裝置，以適應較為復雜零件的生產。三梁四柱液壓機結構簡單經濟實用，它由上橫梁，滑塊，工作臺，立柱，主缸，液壓動力系統及電器系統等部件組成。它的顯著特點是工作空間寬敞，整機結構簡單，工藝性好。

功能設計：

1、工藝上可以滿足所有拉伸、彎曲、成形、沖裁落料、翻邊等各種工藝。

2、四柱結構簡單更耐用。

3、液壓控制采用插裝式集成系統，動作快，耐用壽命長，液壓沖擊小，減少了連接管路與泄漏點。

4、采用PLC控制的電氣系統，結構緊湊、工作靈敏、可靠、柔性好。

5、工藝循環：通過操作面板選擇，不僅實現定程，定壓兩種成形工藝，而且可實現有墊、無墊、頂出三種工藝工作循環。

6、操作方式：采用集中按鈕控制，可實現寸動、單次、半自動三種操作方式；液壓機的工作壓力、壓制和拉伸速度、行程范圍均可調，并能根據拉伸件、壓制件的不同工藝要求，實現內、外滑塊和頂出缸的動作順序，以及定壓延時和定程的工作方式。

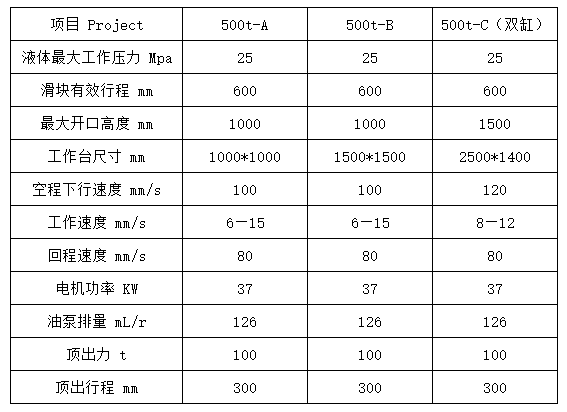

500噸四柱拉伸液壓機參數：

頂出缸介紹：

四柱式500噸液壓機上一般都裝有頂出裝置。頂出裝置的作用除了頂出工件外，在很多作薄板拉伸件的液壓機上還可以充當壓邊力裝置、拉伸力裝置以及用作反拉伸的功能或動作。根據液壓機的工藝用途及工作臺有效面積的大小不同，頂出裝置有單缸和多缸。

500噸四柱拉伸液壓機工作流程：

液壓機在待料狀態——工件放入模具——壓邊缸工作壓住工件——主缸工作拉伸工件——主缸保壓一段時間——主缸回程——壓邊缸回程——頂缸頂出——取出工件（同時頂缸回程）——液壓機進入待料狀態。
